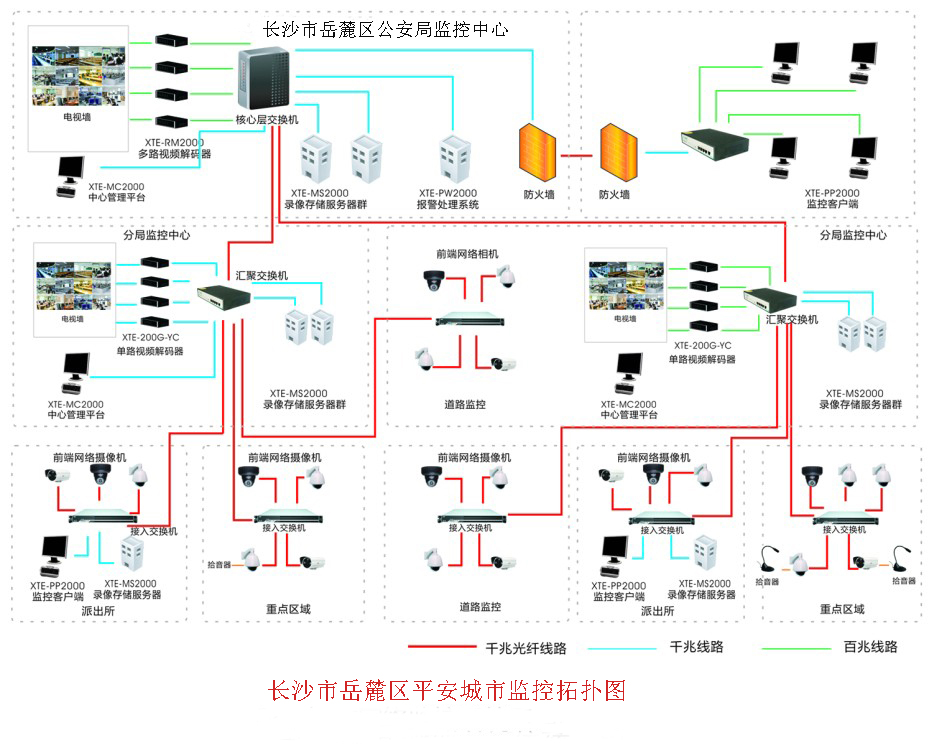

拓扑图如下：
系统功能：
前端监控场所信号采集
新装监控系统，直接采用双码流网络摄像机，重要区域采用双码流高清网络摄像机；对已有的旧监控系统改造，采用视频服务器替换原DVR或模拟摄像机。
区公安局城市公安监控管理中心
区公安局监控中心配置管理服务器用于实现对视频监控、存储查询、控制等主要作用；监控中心可以将网络视频数据信号通过解码器直接输出单路或多路的图像信号到电视墙，通过软件配置按照一定顺序轮巡输出图像信号；录像服务器群组，可对重要场所进行实时录像或报警录像。实时报警图示处理服务器通过多层电子地图显示安监控点分布显示布防/撤防报警情况，并建立报警日志，记录处理情况可以按紧急、非紧急处理报警信息，按需要立即取得当其视频或历史报警录像，也可以从远程录像服务器获取报警录像。
派出所——分控中心
分局、派出所配置监控主机，可以在中心的授权下对所管辖范围内的监控场所进行视频和安防报警信号的集中监视、控制、存储查询、权限配置等主要作用。网络监控管理服务器可对重要场所进行实时录像或报警录像。
网络中授权用户
网络中授权的领导和监控场所负责人等可在任何场所、任何地点实现对系统的远程监视和部分管理功能。
各级监控中心可以实现：
1、本地用户通过所属的本级监控中心可以直接获得前端视频信息。
2、本地用户通过向上级监控中心申请相关权限，审核合格将允许获取同级间异地监控中心的视频信息。
3、上级部门可以直接对所辖属的各级监控中心的运行情况及前端视频进行监控。
4、上级用户以授权用户的身份，可以跨平台访问下级监控中心。
5、系统授权用户在任何地方都可以登陆监控中心，进行查询、播放、备份相关视频资料，授权的权限不同，访问的监控中心级别则不同。
6、整个系统均可以增设子级监控中心，实现更大范围的联网监控。
