桃江县教育城域网项目

　
　　本次建设工程项目为益阳市桃江县教育城域网一期工程。该工程主要为教育城域网建设提供主要的软、硬件基础平台。
　　桃江县教育城域网信息中心的建设将涉及到各中学、基层中心校、小学等大约150多个用户单位，城域网全部建成后接入个人用户数大约为2万多人。　
　　信息中心作为城域网的核心节点，也是唯一的Internet出口，通过光纤宽带线路接入互联网，提供益阳市教育城域网桃江县节点接入、公众网接入、信息服务和各种应用服务（数据存储与查询、教育资源应用、WEB服务、email服务等），今后随着业务量的增加，以上出口的带宽会随之增大或增加其它出口来满足网络扩容和服务多样化的需求。

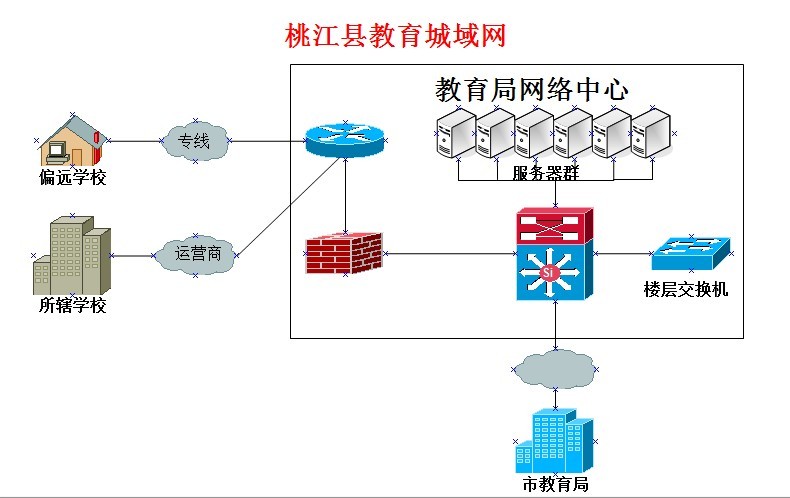

　　桃江县教育城域网信息中心与益阳市教育城域网信息中心以及桃江县所属学校的连接情况如下：
　　1、桃江县教育城域网的核心层和边缘层采用IP光纤技术，目前性能最好的方案是桃江县信息中心到益阳市教育局信息中心链路采用1000M裸光纤专线。以后可以根据情况可增加冗余线路。
　　2、桃江县教育局信息中心到有条件实现光纤直接接入的学校采用100M或1000M光纤接入。其余暂时不具备条件的学校，可采用vlan或VPN等技术实现10M、100M速率接入。

设备选型
1.核心万兆路由交换机DCRS-7608：网络中心从业务功能角度是大量教学资源的集中地网络的中心，从网络结构上是各个汇聚区域子网的转发核心，所以此区域的稳定性和高性能将是设计的重点。核心层主要采用1台万兆骨干路由交换设备DCRS-7608，在将来业务流量压力升高时可以利用7600强大的分布式高性能架构平滑升级整机的处理性能。网络内部采用动态路由协议OSPF，保证路由、转发的高效率。同时DCRS-7608万兆交换机其背板容量2.4T，交换容量1.28T，包转发率952Mpps，具有10个插槽，其中8个为业务插槽，进一步满足大型节点高数据量转发的特点完全满足骨干节点的需求。

2.出口骨干路由器DCR-6004：网络中心担负着全县的出口任务，需要直接连接INTERNET和益阳市教育局信息中心；由于承担全县出口流量压力，建议在汇接出口处部署1台高性能、智能化、多业务并重的路由器DCR-6004。

3.神州数码DCFW-1800E防火墙专为大中型企业网络中心、电子商务网站、数据中心、电子政务网、教育城域网等骨干网络而设计，功能强大、性能稳定卓越、抗拒绝服务攻击能力突出。它集成4个10/100M 自适应以太端口，在传统防火墙LAN、WAN、DMZ的基础上增加了一个物理端口供灵活配置，用户可根据需要将其设定成带外管理口、HA心跳口、IDS镜像口，或第二个LAN使用。
